Memahami Kabel LAN: Dasar-dasar yang Perlu Anda Ketahui

Memahami Kabel LAN: Dasar-dasar yang Perlu Anda Ketahui – Kabel LAN atau Local Area Network adalah kabel yang digunakan untuk menghubungkan berbagai perangkat dalam suatu jaringan lokal. Penggunaan kabel LAN sangat umum dalam lingkungan kantor, rumah, sekolah, atau tempat umum lainnya yang membutuhkan jaringan komputer. Kabel LAN memiliki peran yang sangat penting dalam mendukung konektivitas dan komunikasi antarperangkat, dengan memahami cara kerja kabel LAN dapat membantu dalam sistem produktivitas manusia dalam bekerja.

Definisi Kabel LAN

Kabel LAN adalah kabel yang digunakan untuk menghubungkan perangkat-perangkat dalam suatu jaringan lokal. Kabel ini berfungsi sebagai media transmisi data yang menghubungkan antarperangkat seperti komputer, printer, server, dan perangkat jaringan lainnya. Namun kabel LAN membutuhkan beberapa perangkat pembantu dalam pemasangannya agar kabel LAN tersebut dapat bekerja secara optimal. Beberapa perangkat tersebut dapat membantu dalam berbagai aspek mulai dari aspek pengujian hingga pengoptimalan. Seperti halnya manusia yang membutuhkan orang lain agar dapat bekerja secara optimal.

Penggunaan kabel LAN lebih umum daripada penggunaan jaringan nirkabel lain karena kabel LAN dapat memberikan kestabilan dan kecepatan transfer data yang lebih baik. Meskipun kabel ada beberapa kabel yang fungsinya sama tetapi kabel LAN memang sesempurna itu yang dapat menyesuaikan bugdet seseorang dengan kualitas yang melebihi standar. dengan begitu orang orang mulai tertarik dalam menggunakan kable LAN dalam transmisi jaringan yang lebih efesien dan berkualitas

Jenis-jenis Kabel LAN yang Umum Digunakan

Jenis-jenis kabel LAN yang umum digunakan meliputi kabel UTP, kabel STP, dan kabel FTP. Kabel UTP merupakan kabel yang paling sering digunakan karena harga yang terjangkau dan kemudahan pemasangannya. Kabel STP memiliki lapisan pelindung tambahan yang membuatnya lebih tahan terhadap gangguan elektromagnetik, sedangkan kabel FTP memiliki lapisan foil tambahan untuk melindungi sinyal data dari gangguan luar.

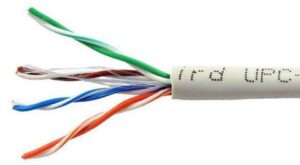

1. UTP (Unshielded Twisted Pair)

UTP adalah jenis kabel LAN yang paling umum digunakan. Kabel ini terdiri dari sepasang kawat tembaga yang dililit bersama-sama (twisted pair) tanpa lapisan pelindung tambahan. Kabel UTP digunakan untuk menghubungkan perangkat dalam jaringan lokal seperti komputer, printer, dan switch. Kelebihan kabel UTP antara lain harganya yang terjangkau, mudah dipasang, dan cocok untuk jaringan kecil hingga menengah. Namun, kabel UTP rentan terhadap gangguan elektromagnetik dan memiliki jarak maksimum transmisi yang terbatas.

2. STP (Shielded Twisted Pair)

STP mirip dengan kabel UTP, namun memiliki lapisan pelindung tambahan berupa foil atau bahan lain yang membungkus kawat tembaga. Lapisan pelindung ini membantu mengurangi gangguan elektromagnetik dan interferensi dari luar, sehingga kabel STP lebih tahan terhadap gangguan dan cocok untuk lingkungan dengan banyak gangguan elektromagnetik. Kelemahan kabel STP adalah harganya yang lebih mahal dan lebih sulit dalam pemasangannya dibandingkan dengan kabel UTP.

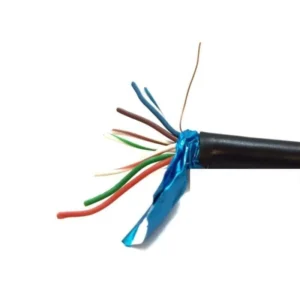

3. FTP (Foil Twisted Pair)

FTP juga memiliki lapisan pelindung foil seperti kabel STP, namun foil ini melindungi semua pasangan kabel yang ada di dalamnya. Hal ini membuat kabel FTP lebih efektif dalam mengurangi gangguan elektromagnetik daripada kabel UTP dan STP. Kabel FTP cocok digunakan dalam lingkungan yang memiliki gangguan elektromagnetik tinggi. Namun, seperti kabel STP, kabel FTP juga lebih mahal dan lebih sulit dalam pemasangannya dibandingkan dengan kabel UTP.

Dengan memahami perbedaan antara kabel UTP, STP, dan FTP, Anda dapat memilih jenis kabel yang sesuai dengan kebutuhan jaringan Anda. Jika Anda membutuhkan kabel yang terjangkau dan mudah dipasang, kabel UTP mungkin menjadi pilihan yang baik. Namun, jika Anda membutuhkan kabel yang lebih tahan terhadap gangguan elektromagnetik, Anda dapat memilih kabel STP atau FTP.

Warna DIdalam Kabel LAN dan Fungsinya

Kabel LAN, terutama kabel UTP (Unshielded Twisted Pair), memiliki berbagai warna yang menandakan fungsi khusus dari setiap kabel. Standar warna yang umum digunakan adalah standar TIA/EIA-568. Warna-warna ini membantu dalam mengidentifikasi fungsi dan jenis kabel, sehingga memudahkan instalasi dan pemeliharaan jaringan. Berikut adalah penjelasan tentang warna kabel LAN dan fungsinya:

1. Putih-Orange (White-Orange): Biasanya digunakan untuk transmit data positif pada konektor RJ45.
2. Orange: Transmit data positif pada konektor RJ45.
3. Putih-Hijau (White-Green): Biasanya digunakan untuk transmit data negatif pada konektor RJ45.
4. Biru: Biasanya digunakan untuk transmit data negatif pada konektor RJ45.
5. Putih-Biru (White-Blue): Biasanya digunakan untuk receive data positif pada konektor RJ45.
6. Hijau: Receive data positif pada konektor RJ45.
7. Putih-Cokelat (White-Brown): Biasanya digunakan untuk receive data negatif pada konektor RJ45.
8. Cokelat: Receive data negatif pada konektor RJ45.

Pemahaman tentang warna-warna ini penting karena kesalahan dalam menghubungkan kabel dapat menyebabkan gangguan pada jaringan. Dengan memahami warna-warna tersebut, Anda dapat melakukan instalasi kabel LAN dengan benar dan memastikan jaringan berfungsi dengan baik.

Kelebihan dan Kelemahan Kabel LAN

Kabel LAN memiliki kelebihan dan kelemahan yang perlu dipertimbangkan sebelum menggunakannya dalam jaringan teknologi. Berikut adalah beberapa kelebihan dan kelemahan kabel LAN:

Kelebihan Kabel LAN:

1. Kecepatan Transfer Tinggi: Kabel LAN memungkinkan transfer data dengan kecepatan yang tinggi, terutama jika dibandingkan dengan jaringan nirkabel.
2. Kestabilan Koneksi: Kabel LAN cenderung lebih stabil daripada jaringan nirkabel karena tidak terpengaruh oleh interferensi elektromagnetik.
3. Keamanan: Kabel LAN lebih aman dari serangan luar karena tidak mudah diakses tanpa fisik mengakses kabel tersebut.
4. Biaya Lebih Terjangkau: Secara umum, biaya instalasi dan pemeliharaan kabel LAN lebih terjangkau dibandingkan dengan jaringan nirkabel.

Kelemahan Kabel LAN:

1. Keterbatasan Mobilitas: Pengguna perangkat yang terhubung melalui kabel LAN terbatas pada panjang kabel yang terpasang, sehingga mobilitas terbatas.
2. Pemasangan yang Rumit: Pemasangan kabel LAN membutuhkan pengetahuan khusus dan keterampilan teknis tertentu, serta peralatan khusus untuk pemasangan yang baik dan benar.
3. Rentan terhadap Kerusakan Fisik: Kabel LAN rentan terhadap kerusakan fisik karena dapat terputus atau rusak akibat pemakaian yang tidak hati-hati.
4. Keterbatasan Jarak: Kabel LAN memiliki batasan jarak transmisi data, terutama untuk kabel UTP yang biasanya memiliki jarak maksimum sekitar 100 meter.

Manfaat Pemasangan Kabel LAN

Dalam pemasangan kabel LAN yang dapat membantu kinerja manusia dalam berkegiatan, Adapun beberapa manfaat berikut:

1. Konektivitas yang Stabil: Kabel LAN menyediakan konektivitas yang lebih stabil daripada jaringan nirkabel, sehingga dapat mengurangi risiko gangguan atau putusnya koneksi.
2. Kecepatan Transfer Tinggi: Kabel LAN mampu mentransfer data dengan kecepatan yang lebih tinggi daripada jaringan nirkabel, yang sangat penting dalam lingkungan yang membutuhkan transfer data besar dengan cepat.
3. Keamanan Data: Kabel LAN lebih aman daripada jaringan nirkabel karena tidak rentan terhadap serangan dari luar yang dapat mengakibatkan pencurian data.
4. Efisiensi Jaringan: Dengan menggunakan kabel LAN, jaringan lokal dapat diatur dengan lebih efisien, termasuk dalam pengelolaan alamat IP dan manajemen lalu lintas data.
5. Konektivitas: Dengan pemasangan kabel LAN yang tepat, jaringan lokal dapat berjalan lancar dapat mendukung berbagai kebutuhan komunikasi dan kerja sama antarperangkat.

Dengan memahami dasar-dasar tentang kabel LAN. Anda dapat lebih memahami pentingnya kabel LAN dalam mendukung konektivitas dan komunikasi dalam suatu jaringan. Dengan memilih jenis kabel LAN yang sesuai dan melakukan instalasi yang benar, Anda dapat meningkatkan efisiensi dan produktivitas dalam menggunakan jaringan komputer.
