Panduan Lengkap Cara Crimping LAN untuk Pemula
Memahami cara crimping LAN merupakan salah satu keterampilan teknis mendasar yang sangat berguna di dunia teknologi informasi maupun kebutuhan jaringan rumah tangga. Dengan menguasai teknik pemotongan, penyusunan urutan warna kabel UTP, hingga penguncian konektor RJ45 secara presisi, Anda dapat membangun jaringan lokal yang stabil tanpa harus selalu bergantung pada bantuan teknisi luar. Dalam panduan praktis ini, kami akan membimbing Anda langkah demi langkah dari tahap persiapan alat hingga proses pengujian akhir menggunakan LAN tester sesuai standar industri. Jika Anda membutuhkan penataan skala besar untuk kantor, Anda juga dapat membaca referensi di layanan instalasi jaringan LAN profesional General Solusindo.
Ringkasan Singkat Cara Crimping LAN
Proses cara crimping LAN pada dasarnya melibatkan lima tahap utama: mengupas jaket pelindung luar kabel UTP, menguraikan serta meluruskan delapan helai kawat tembaga, menyusun urutan warna kawat berdasarkan standar internasional T568B, meratakan ujung kawat dengan tang crimping, lalu memasukkannya ke dalam konektor RJ45 untuk dikunci rapat. Pengujian dengan LAN tester menjadi penutup wajib untuk memastikan transmisi data berjalan tanpa kendala.
1. Persiapan Peralatan Sebelum Mempraktikkan Cara Crimping LAN

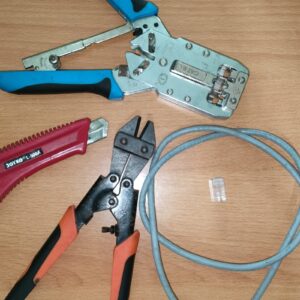

Sebelum Anda memulai proses pengerjaan fisik, ketersediaan alat dan bahan yang berkualitas sangat menentukan tingkat keberhasilan koneksi jaringan. Penggunaan alat yang presisi akan mencegah kebocoran sinyal, rugi daya, maupun kerusakan fisik pada pin konektor. Berikut adalah perlengkapan utama yang wajib disiapkan:
- Kabel UTP (Unshielded Twisted Pair): Gunakan kabel kategori Cat5e atau Cat6 berkualitas standar. Kabel Cat6 memiliki pembatas silang di bagian tengah untuk mengurangi crosstalk antar pasangan kawat.
- Konektor RJ45: Kepala konektor plastik bening tempat terminal tembaga berada. Pastikan memilih jenis konektor yang sesuai dengan kategori kabel yang Anda gunakan.
- Tang Crimping (Crimping Tool): Alat multifungsi yang dilengkapi dengan mata pisau pemotong kabel, pengupas kulit kabel, serta pres pengunci kawat pada konektor RJ45.
- LAN Tester: Perangkat penguji berbasis lampu LED indikator untuk memastikan tiap jalur transmisi data terhubung dari ujung satu ke ujung lainnya.
- Gunting Jaringan atau Cable Stripper Tambahan: Memudahkan proses pengupasan kulit luar kabel tanpa merusak isolasi kawat tembaga di dalamnya. Untuk kebutuhan integrasi skala perusahaan, Anda juga bisa membaca detail jasa instalasi kabel LAN milik General Solusindo.
2. Langkah-Langkah Cara Crimping LAN yang Benar
Langkah 1: Mengupas Kulit Kabel UTP dalam Cara Crimping LAN

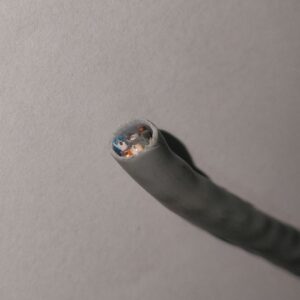

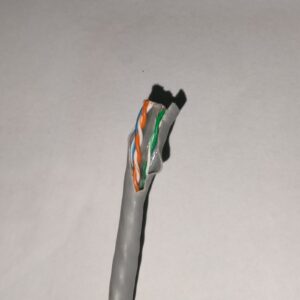

Tahap awal dalam cara crimping LAN adalah mengupas pelindung luar kabel UTP sepanjang 2 hingga 3 cm dari ujung kabel. Gunakan mata pisau pengupas pada tang crimping atau stripper khusus. Putar alat secara perlahan mengelilingi selubung luar kabel, lalu tarik kulit luar hingga terlepas. Pastikan Anda tidak menekan terlalu dalam agar isolasi pembungkus delapan kawat tembaga di dalamnya tidak tergores atau terputus.
Langkah 2: Memisahkan dan Meluruskan Isi Kabel

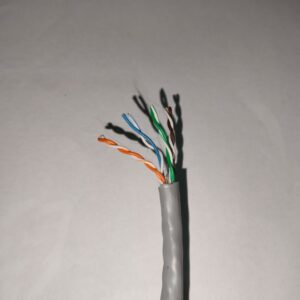

Setelah kulit luar terkelupas, Anda akan melihat empat pasang kawat saling melilit dengan pasangan warna khas. Uraikan keempat pasang pilinan kawat tersebut satu per satu. Luruskan setiap helai kawat menggunakan himpitan jari jemari secara perlahan hingga kawat menjadi lurus sempurna dan tidak bergelombang. Langkah ini sangat krusial agar kawat dapat disusun sejajar dan mudah dimasukkan ke lubang konektor.
Langkah 3: Menyusun Urutan Warna Kabel LAN (Standar T568B)
Urutan warna sangat menentukan fungsi dan keberhasilan transmisi sinyal data. Untuk koneksi tipe Straight-Through yang menghubungkan perangkat berbeda seperti PC ke Switch atau Router, susunlah warna kawat dari kiri ke kanan berdasarkan standar TIA/EIA-568B: Putih-Orange, Orange, Putih-Hijau, Biru, Putih-Biru, Hijau, Putih-Coklat, dan Coklat. Untuk pemahaman teoretis mengenai topologi dan perangkat pendukung, Anda dapat melihat panduan di halaman artikel General Solusindo.
Langkah 4: Meratakan Ujung Potongan Kabel

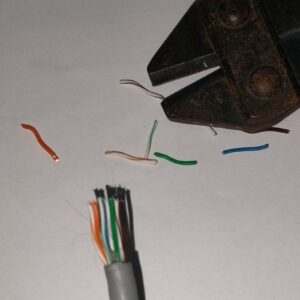

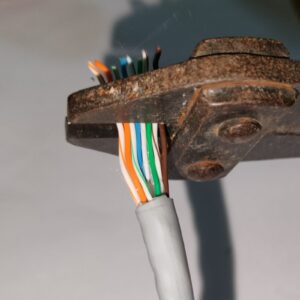

Pegang erat susunan kawat yang sudah terurut rapi menggunakan ibu jari dan telunjuk agar posisinya tidak bergeser. Gunakan pisau pemotong pada tang crimping untuk memotong seluruh ujung kawat secara rata dan tegak lurus. Sisakan panjang kawat telanjang sekitar 1,2 cm hingga 1,5 cm dari batas selubung luar kabel. Pemotongan sejajar ini memastikan seluruh ujung kawat tembaga menyentuh bagian terdalam konektor secara bersamaan.
Langkah 5: Memasukkan Kabel ke RJ45 (Inti Cara Crimping LAN)

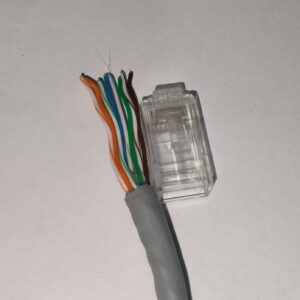

Pegang konektor RJ45 dengan posisi pengait plastik berada di bagian bawah dan pin tembaga berada di bagian atas menghadap Anda. Dorong susunan kawat yang telah dipotong rapi ke dalam lubang konektor RJ45 secara perlahan namun mantap. Pastikan setiap kawat masuk ke dalam jalurnya masing-masing hingga menyentuh bagian paling ujung konektor.
Langkah 6: Memeriksa Kembali Posisi Kabel

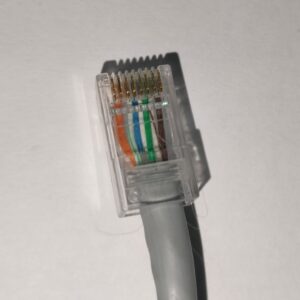

Sebelum melakukan penguncian akhir, lakukan pemeriksaan visual secara teliti. Amati bagian depan konektor untuk memastikan seluruh ujung kawat tembaga sudah mentok di bagian ujung depan. Perhatikan juga bagian leher konektor, pastikan selubung luar kabel UTP ikut masuk ke dalam konektor setidaknya sejauh 0,5 cm agar ikut terjepit saat dikunci, sehingga kabel tidak mudah lepas saat ditarik. Untuk penataan kabel server yang lebih kompleks, simak rincian layanan instalasi rak server General Solusindo.
Langkah 7: Mengunci Konektor dengan Tang Crimping

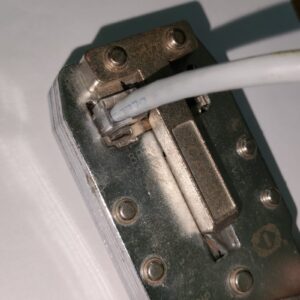

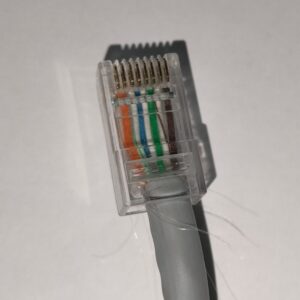

Masukkan konektor RJ45 yang telah terpasang kabel ke dalam mulut pres tang crimping. Tekan gagang tang crimping dengan cukup kuat hingga terasa atau terdengar bunyi klik penanda pin tembaga telah menancap masuk menembus isolasi kawat tembaga. Proses penekanan ini juga mengunci jepitan plastik pada selubung luar kabel secara permanen.
Langkah 8: Menguji Hasil Crimping dengan LAN Tester
Tahap verifikasi merupakan kunci sukses dalam cara crimping LAN. Hubungkan kedua ujung kabel yang telah terpasang RJ45 ke dalam port master dan port remote pada LAN tester. Hidupkan perangkat tester dan amati pergerakan lampu indikator LED nomor 1 hingga 8. Jika seluruh lampu menyala secara hijau dan berurutan dari angka 1 sampai 8 pada kedua unit, maka kabel jaringan Anda telah berhasil terpasang sempurna dan siap digunakan.
Penutup dan Solusi Jaringan Profesional General Solusindo
Menguasai cara crimping LAN secara mandiri memberikan kemudahan bagi Anda dalam mengatasi kebutuhan jaringan skala kecil maupun perbaikan darurat. Meskipun demikian, untuk kebutuhan instalasi jaringan skala besar seperti perkantoran, pabrik, gedung bertingkat, hingga pusat data, tingkat kerapian, kualitas bahan, dan manajemen kabel membutuhkan standar pengerjaan profesional.
General Solusindo hadir sebagai penyedia jasa solusi infrastruktur IT terpercaya yang melayani perancangan jaringan LAN, instalasi fiber optic, konfigurasi router Mikrotik dan Cisco, hingga sistem keamanan CCTV. Percayakan kebutuhan konektivitas bisnis Anda kepada tim ahli kami untuk menjamin performa jaringan yang cepat, aman, dan tanpa hambatan. Silakan kunjungi website resmi generalsolusindo.com atau hubungi tim konsultasi kami untuk mendapatkan layanan terbaik.
Pertanyaan Umum Seputar Cara Crimping LAN
Berikut adalah beberapa pertanyaan yang sering ditanyakan mengenai proses, kendala, dan cara crimping LAN.
Mengapa teknik dan cara crimping LAN harus rapi?
Pemasangan yang tidak rapi, urutan warna yang keliru, atau pemotongan kawat yang tidak presisi dapat menyebabkan masalah serius seperti koneksi terputus-putus (intermittent connection), penurunan kecepatan transfer data, hingga kegagalan koneksi total. Selain itu, penataan selubung yang tidak masuk ke leher RJ45 membuat kabel rentan putus di bagian dalam akibat tarikan fisik.
Bagaimana jika lampu LAN tester tidak menyala berurutan?
Jika indikator lampu menyala tidak berurutan, melompat, atau tidak menyala sama sekali pada angka tertentu, hal itu menandakan adanya kawat yang tidak terhubung dengan pin tembaga atau urutan warna yang tertukar saat dimasukkan ke dalam konektor. Solusinya adalah memotong konektor RJ45 tersebut dan mengulang langkah cara crimping LAN dari awal menggunakan konektor baru.
Apa perbedaan standar T568A dan T568B dalam pembuatan kabel LAN?
Standar T568A dan T568B memiliki perbedaan pada susunan warna pasangan kawat Orange dan Hijau. Jika kedua ujung kabel menggunakan standar yang sama (seperti T568B di kedua sisi), maka kabel tersebut berfungsi sebagai kabel Straight-Through. Jika ujung satu menggunakan T568A dan ujung lainnya T568B, maka dinamakan kabel Crossover yang digunakan untuk menghubungkan dua perangkat sejenis secara langsung.
