TUTORIAL LAB PTP LETBEAM 5AC 23

TUTORIAL LAB PTP LETBEAM 5AC 23

DAFTAR ISI

  1. GAMBARAN UMUM

1.1 TOPOLOGI LAB …………………………………………………………………………………………..

  1. SETTING LETBEAM 5AC 23

2.1 LETBEAM 5AC 23 ACESSPOINT PTP ………………………………………………………………

2.2 LETBEAM 5AC 23 STATIONS PTP …………………………………………………………………..

  1. SETTING CLIENT CONNECT TO LETBEAM STATIONS PTP
    1. MIKROTIK …………………………………………………………………………………………………..
    2. LAPTOP/PC …………….…………………………………………………………………………………….
  2. GAMBARAN UMUM

1.1 TOPOLOGI LAB

SIMULASI POINT TO POINT

  1. SETTING LETBEAM 5AC 23

2.1 LETBEAM 5AC 23 ACESSPOINT PTP

  • SETTING BAGIAN WIRELESS

Pada bagian setting wireless , yang perlu kita setting adalah bagian menu basic wireless setting yaitu:

  1. WIRELESS MODE (ACESSPOINT PTP)
  2. SSID (SESUAI KEINGINAN)
  3. COUNTRY (INDONESIA)

Selanjutnya pada bagian menu wireless security yaitu :

  1. WPA2 SECURITY (PERSONAL)
  2. WPA2 PRESHARED KEY (YANG MUDAH DI INGAT)

Bisa di lihat seperti gambar di bawah ini

Setelah itu pilih save change, dan tunggu hingga sukses

  • SETTING BAGIAN NETWORK

Kemudian langkah selanjutnya adalah setting di bagian network, pada menu :

  1. NETWORK ROLE (NETWORK MODE : BRIDGE)
  2. CONFIGURATION MODE (SIMPLE)

Selanjutnya bagian yang jangan sampai terlewatkan adalah MNAGEMENT NETWORK SETTING

  1. MANAGEMENT IP ADRESS (STATIC)
  2. IP ADRESS ( ISIKAN SESUAI DENGAN IP ROUTER INTERNET)
  3. NETMASK ( ISIKAN SESUAI DENGAN SUBNET IP ROUTER INTERNET)
  4. GATEWAY IP ( ISIKAN SESUAI DENGAN GATEWAY ROUTER INTERNET)
  5. DNS (BISA DI ISI DNS GOOGLE ATAU GATEWAY ROUTER INTERNET

Selebihnya bisa di lihat pada gambar di bawah

Setelah itu klik save change an tunggu hingga success untuk menyimpan.

2.2 LETBEAM 5AC 23 STATIONS PTP

  • SETTING BAGIAN WIRELESS

Pada bagian setting wireless , yang perlu kita setting adalah bagian menu basic wireless setting yaitu:

  1. WIRELESS MODE (STATION PTP)
  2. SSID (PILIH SSID SAMA DENGAN YANG KITA SETTING DI LETBEAM MODE ACESSPOINT PTP)
  3. COUNTRY (INDONESIA)

Selanjutnya pada bagian menu wireless security yaitu :

  1. WPA2 SECURITY (PERSONAL)
  2. WPA2 PRESHARED KEY (SAMAKAN DENGAN PASS YANG KITA BUAT DI LETBEAM ACESSPOINT PTP)

Bisa di lihat seperti gambar di bawah ini

  • SETTING BAGIAN NETWORK

Kemudian langkah selanjutnya adalah setting di bagian network, pada menu :

  1. NETWORK ROLE (NETWORK MODE : ROUTER)
  2. CONFIGURATION MODE (SIMPLE)

Selanjutnya bagian yang jangan sampai terlewatkan adalah MNAGEMENT NETWORK SETTING

  1. MANAGEMENT IP ADRESS (STATIC)
  2. IP ADRESS ( ISIKAN SESUAI DENGAN IP ROUTER INTERNET)
  3. NETMASK ( ISIKAN SESUAI DENGAN SUBNET IP ROUTER INTERNET)
  4. GATEWAY IP ( ISIKAN SESUAI DENGAN GATEWAY ROUTER INTERNET)
  5. DNS (BISA DI ISI DNS GOOGLE ATAU GATEWAY ROUTER INTERNET

Baca Juga:

Jasa Instalasi Litebeam

Jasa Setting Litebeam

Jasa Configurasi Litebeam

Jasa Pemasangan Litebeam

Jual Litebeam Network

Litebeam Original

Informasi Klik Disini

Selanjutnya adalah LAN NETWORK SETTING, Kalian bisa contoh pada gambar di bawah ini

Setelah semua sudah ter setting dan perangkat LETBEAM 5AC 23 sudah terkoneksi maka tampilan di dashbore masing masih perangkat akan menampilkan seperti di bawah ini

  • LETBEAM 5AC 23 ACESSPOINT PTP

  • LETBEAM 5AC 23 STATION PTP

  1. SETTING CLIENT CONNECT TO LETBEAM STATIONS PTP

3.1 MIKROTIK

Pada bagian ini kita akan coba menghubungkan mikrotik ke perangkat letbeam station agar dapat kita gunakan untuk internet. Langkah langkah setting pada mikrotik adalah sebagai berikut:

  1. SETTING DHCP CLIENT YANG ME NGARAH KE PORT ETH1 SBG PORT INTERNET

  1. SETTING IP ADDRESS UNTUK PORT ETH 2

  1. SETTING BRIDGE UNTUK PORT ETH2 DAN ETH3

  1. SETTING DHCP SERVER UNTUK BRIDGE LAN

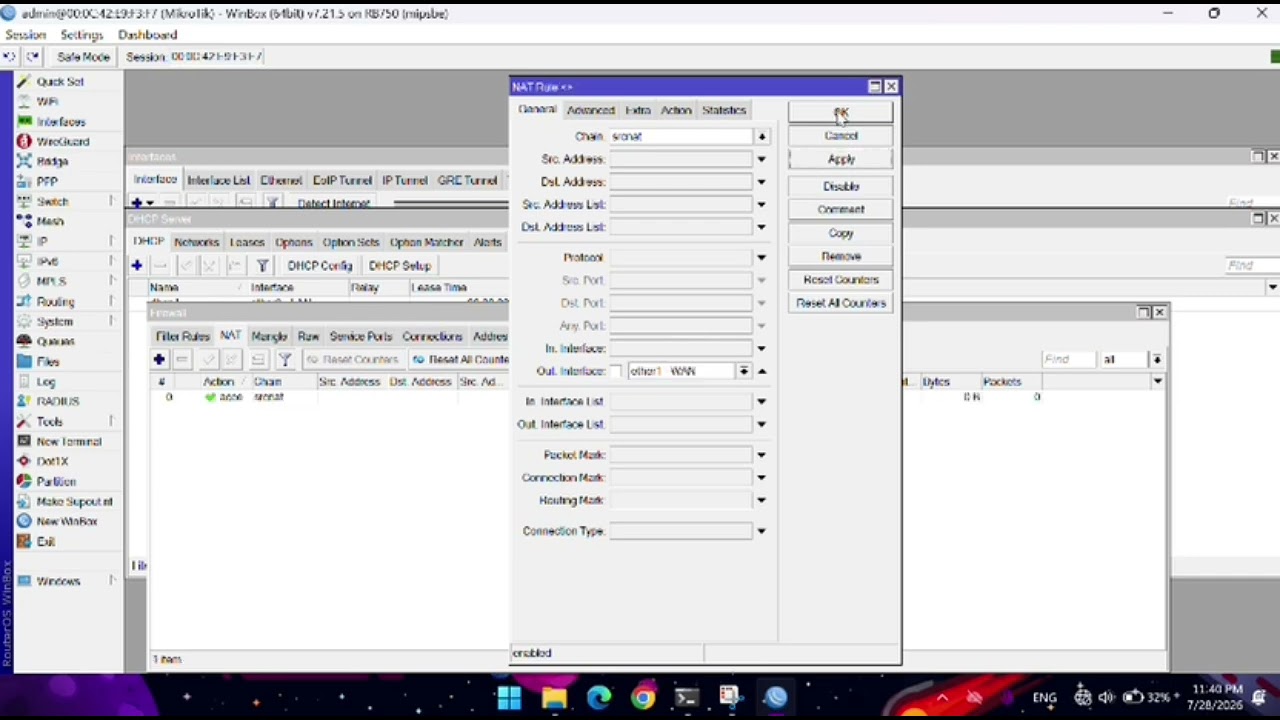

  1. SETTING NAT UNTUK PORT ETH 1 SEBAGAI INTERNET

Jika sudah terkoneksi maka kita tinggal hubungkan laptop ke port ETH2 mikrotik dan kita gunakan untuk internet .
